שילוב GPS/GSM ותקשורת סלולרית

מודולים משולבים (GPS + GSM/LTE)

בעולם ציוד המעקב המודרני אפשר למצוא התקני איתור שמסתמכים על יותר מאשר רכיב בודד. מדובר במודולים שמשלבים טכנולוגיות מכמה סוגים כדי לבצע משימה אחת: לאתר מיקום, להעביר אותו למערכת מרוחקת ולעשות זאת באופן אמין, מדויק ויציב ככל האפשר. השילוב הזה אולי נראה פשוט למשתמש הקצה, שמקבל נקודה על גבי מפה, אך מאחורי הקלעים פועלת מערכת מורכבת, שיכולים לפעול בה מקלט GPS, מודם סלולרי, חיישנים ורכיבים נוספים.

מבנה מודול משולב ויחסי הגומלין בין הרכיבים

כאשר מדברים על מודול משולב של GPS ותקשורת סלולרית, אין הכוונה לשני רכיבים שפשוט מולחמים על אותו לוח אלקטרוני. זו מערכת שבה כל אחד מהרכיבים משפיע על האחר. מקלט ה-GPS קולט אותות מלווייני ניווט ומחשב את מיקום ההתקן, בעוד שהמודם הסלולרי מתחבר לרשת התקשורת כדי לשלוח את נתוני המיקום לשרת מרוחק. מעניין לציין שבדורות הראשונים של התקני האיתור נהוג היה להשתמש במודולי GPS ובמודמים סלולריים נפרדים לחלוטין, שחוברו ביניהם באמצעות מעגלים נוספים. עם התקדמות תעשיית השבבים הצליחו היצרנים לשלב חלק גדול מהרכיבים במודולים קומפקטיים יותר.

במרכז המערכת נמצא בדרך כלל מיקרו-בקר או מעבד ייעודי שמנהל את כל הרכיבים. הוא מחליט מתי להפעיל את מקלט ה-GPS, באיזו תדירות לבצע דגימות מיקום, מתי להדליק את המודם הסלולרי, אילו נתונים לשמור בזיכרון ומתי לשלוח אותם. למעשה, הוא מתפקד כמנצח על תזמורת שבה כל רכיב צריך לפעול בתזמון הנכון כדי לחסוך אנרגיה ולספק מידע אמין.

דוגמה פשוטה לכך אפשר לראות בהתקן איתור המותקן ברכב. הרבה פעמים המערכת מתוכננת כך שבמהלך נסיעה היא תעדכן את המיקום אחת לכמה שניות ותשדר אותו כמעט מיד. לעומת זאת, כאשר הרכב חונה במשך שעות, אין צורך להפעיל את כל הרכיבים באופן רציף. המערכת יכולה לכבות חלק מהמודולים, לבצע בדיקות תקופתיות בלבד ולהתעורר מחדש כאשר מזוהה תנועה או כאשר מגיע הזמן לעדכון הבא. התיאום הזה בין הרכיבים הוא אחד הגורמים המשמעותיים ביותר המשפיעים על ביצועי המערכת.

סוגי מודמים סלולריים (2G, 3G, 4G, LTE-M, NB-IoT)

לא כל מודם סלולרי נועד לאותה מטרה. למרות שמבחינת המשתמש כולם מתחברים לרשת סלולרית, בפועל קיימים הבדלים משמעותיים בין הדורות השונים ובין הטכנולוגיות שפותחו עבור יישומים שונים:

• רשתות 2G היו במשך שנים רבות הבחירה הנפוצה בעולם האיתור, בעיקר משום שהן סיפקו כיסוי רחב, עלויות נמוכות ודרישות חומרה פשוטות יחסית. גם כאשר מהירות העברת הנתונים הייתה נמוכה, היא הספיקה לשליחת נקודות מיקום.
• בהמשך הגיעו רשתות 3G, שהציעו קצב נתונים גבוה יותר וזמני תגובה טובים יותר, אך במדינות רבות הן כבר הוצאו משימוש או נמצאות בשלבי סגירה.
• עם התרחבות רשתות הדור הרביעי הפכו מודולי 4G ו-LTE לבחירה המרכזית עבור התקנים חדשים. לא תמיד קיימת הבחנה חדה בין המונחים, משום ש-LTE הוא התקן הטכנולוגי שעליו מבוססים רבים משירותי הדור הרביעי. לאורך השנים השתמשו יצרנים וחברות סלולר במונחים אלה גם בהקשרים שיווקיים שונים.
• לצד הרשתות הכלליות התפתחו בשנים האחרונות גם תקנים ייעודיים לעולם ה-IoT. טכנולוגיית LTE-M מיועדת להתקנים שזקוקים לחיבור יציב יחסית, בתנאי של תנועה מסוימת של ההתקן וזמני תגובה מהירים יותר.

לעומתה, NB-IoT מתמקדת בעיקר בצריכת אנרגיה נמוכה במיוחד ובהעברת כמויות קטנות של נתונים. היא מתאימה בפרט לחיישנים או להתקנים שיכולים לפעול זמן רב על סוללה אחת, כאשר אין צורך בשידור רציף ובקצב גבוה.

בחירת המודם המתאים תלויה מאוד באופי השימוש. התקן שמיועד לעקוב אחר רכב הנמצא בתנועה רצופה עשוי להפיק תועלת מטכנולוגיה אחת, בעוד שחיישן המותקן באתר מרוחק ומשדר רק מספר פעמים ביום יעדיף פתרון שונה לחלוטין.

אינטגרציה בין חיישני מיקום למודול תקשורת

מערכת איתור מודרנית אינה מסתפקת עוד במקלט GPS ובמודם סלולרי בלבד. ברוב המקרים משולבים בה גם חיישנים נוספים שמסייעים להבין מה באמת מתרחש סביב ההתקן, והם עובדים בתיאום הדוק עם מודול התקשורת.

כך למשל, מד תאוצה יכול לזהות שההתקן התחיל לנוע ולהעיר את מערכת ה-GPS ממצב שינה. לאחר קבלת המיקום, המודם הסלולרי ישלח את הנתונים לשרת. אם ההתקן נשאר ללא תנועה במשך זמן ממושך, ניתן לצמצם את מספר עדכוני המיקום ובכך לקדם את יעילות המערכת.

בחלק מההתקנים משולבים גם ג’יירוסקופים, מדי טמפרטורה, חיישני פתיחה, חיישני רעידות ואפילו מקלטי Bluetooth Low Energy. במקרים כאלה, מערכת הניהול מחליטה אילו נתונים חשובים מספיק כדי להצדיק שידור סלולרי, ואילו יכולים להישמר בזיכרון ולהישלח במועד מאוחר יותר. ההחלטה הזו משפיעה הן על צריכת החשמל והן על נפח התקשורת הסלולרית.

בשנים האחרונות ניתן למצוא גם אלגוריתמים חכמים שמסוגלים ללמוד את דפוסי הפעילות של ההתקן ולהתאים את קצב הדגימות והשידורים בהתאם להרגלי השימוש. כך ניתן להפחית עומסים מיותרים על הרשת, להאריך את חיי הסוללה ולשמור על רמת דיוק גבוהה כאשר באמת יש בה צורך.

צריכת חשמל וניהול אנרגיה במודולים משולבים

אחד האתגרים הגדולים ביותר בפיתוח מודולים משולבים הוא צריכת האנרגיה. מקלט GPS ומודם סלולרי הם שני רכיבים שצורכים יחסית הרבה חשמל, במיוחד בזמן חיפוש לוויינים או בעת שידור נתונים. מערכת שלא תוכננה היטב עלולה לרוקן את הסוללה בתוך זמן קצר. הנה כמה פרמטרים שיכולים לשפר את ניהול האנרגיה במודול המשולב:

• מסיבה זו מושקעת מחשבה רבה באופן שבו כל רכיב מופעל. במקום להשאיר את כל המערכת פעילה כל הזמן, המודול עשוי לעבור בין מצבי עבודה שונים. חלק מהרכיבים נמצאים במצב שינה עמוק במשך רוב הזמן, ומתעוררים רק כאשר מתקיים תנאי מסוים, כמו תזמון מוגדר מראש, זיהוי תנועה או קבלת פקודה מרחוק.
• גם משך הזמן הדרוש לקבלת מיקום משפיע על צריכת האנרגיה. כאשר למקלט יש מידע מוקדם על מיקומו ועל נתוני הלוויינים, הוא יכול להגיע לקיבוע מהיר יותר ולחזור למצב חיסכון בתוך זמן קצר. במערכות משולבות נעשה לא פעם שימוש בטכנולוגיית A-GPS (Assisted GPS), שבה המודם הסלולרי מסייע למקלט הניווט באמצעות הורדת נתונים מהרשת, במקום להמתין לקליטתם ישירות מהלוויינים. גישה זו מקצרת את זמן הקיבוע הראשוני, המכונה TTFF (Time To First Fix), שלעיתים עשוי לרדת מדקות לשניות בודדות, בהתאם לתנאי הסביבה ולזמינות המידע.
• יצרנים שונים משלבים כיום מנגנונים נוספים להפחתת הצריכה, כמו ויסות הספק השידור בהתאם לאיכות הקליטה הסלולרית, דחיסת נתונים לפני שליחתם, איחוד כמה עדכונים לחבילת מידע אחת ועוד.

מגבלות חומרה והבדלים בין יצרנים

למרות שמפרטי מוצרים רבים נראים דומים על הנייר, קיימים הבדלים בין היצרנים ובין משפחות השבבים השונות. שני מודולים עשויים לתמוך באותן רשתות סלולריות ובאותן מערכות ניווט לווייניות, אך להציג ביצועים שונים בתנאי שטח מורכבים.

אחד ההבדלים החשובים קשור לרגישות מקלט ה-GPS ולאיכות האנטנות. התקן בעל אנטנה מתוכננת היטב עשוי לשמור על קליטה טובה יותר באזורים עירוניים צפופים, בעוד שהתקן אחר יאבד את המיקום לעיתים קרובות יותר. גם תכנון המעגלים האלקטרוניים משפיע על רמת ההפרעות הפנימיות ועל איכות האות שמגיע למקלט.

הבדל נוסף נמצא ביכולות התוכנה שמגיעות עם המודול. חלק מהיצרנים משקיעים רבות באלגוריתמים לשיפור הדיוק, בזיהוי מצבי שינה, בניהול רשתות סלולריות ובהתאמה אוטומטית לאיכות הקליטה. אחרים מתמקדים בעיקר בחומרה עצמה ומשאירים חלק גדול מהניהול למפתחי המערכת שמשלבים את המודול במוצר הסופי.

מעבר לכך, יצרנים רבים ממשיכים לעדכן את קושחת המודולים לאורך שנים, מתקנים תקלות או משפרים את התמיכה ברשתות חדשות. בעולם שבו רשתות סלולריות משתנות בהדרגה וטכנולוגיות חדשות נכנסות לשימוש, יכולת העדכון הזו עשויה להשפיע על אורך החיים המעשי של ההתקן.

שליחת מיקום ב-SMS לעומת נתונים ברשת

מערכות מעקב מודרניות מסוגלות להעביר מידע על מיקום בדרכים שונות. לעיתים המכשיר ישלח הודעת טקסט קצרה עם קואורדינטות או קישור למפה, ובמקרים אחרים הוא יקיים תקשורת רציפה עם שרת דרך רשת הנתונים הסלולרית. למרות שהן משיגות את אותה מטרת קצה, שתי השיטות פועלות בצורה שונה, מתאימות למצבים שונים ומושפעות בדרכים נבדלות מתנאי השטח, מאיכות הקליטה ומהגדרות המכשיר.

שידור מיקום באמצעות SMS – מבנה והגבלות

כאשר התקן מעקב שולח מיקום באמצעות הודעת SMS, הוא אינו מקיים חיבור קבוע לשרת. במקום זאת, הוא אוסף את נתוני המיקום ממקלט ה-GPS, יוצר הודעת טקסט שעשויה לכלול קואורדינטות, זמן, מהירות ולעיתים גם קישור למפה, ושולח אותה אל מספר טלפון שהוגדר מראש. במקרים רבים ניתן גם לשלוח למכשיר פקודת SMS, והוא יחזיר את מיקומו העדכני כתגובה. זוהי שיטת פעולה פשוטה יחסית, שאינה דורשת חיבור רציף לאינטרנט הסלולרי.

גישה זו הייתה נפוצה במיוחד בשנים שבהן שירותי הנתונים הסלולריים היו איטיים, יקרים או לא זמינים בכל אזור. גם כיום היא משמשת במערכות מסוימות כערוץ גיבוי או במכשירים שמיועדים לעבוד במשך חודשים ארוכים על סוללה, משום שברשתות סלולריות מיושנות או בתרחישים מסוימים, הפעלת מודם הנתונים עשויה לעיתים לצרוך יותר אנרגיה מאשר שליחת הודעת SMS בודדת במרווחי זמן גדולים. ברשתות סלולריות מודרניות ההבדל בצריכת האנרגיה יכול להיות קטן בהרבה, והוא תלוי גם באופן שבו ההתקן והמודם שלו מנהלים את החיבור לרשת.

עם זאת, לשיטה יש מגבלות ברורות. הודעת SMS מוגבלת בנפח המידע שהיא מסוגלת להעביר, ולכן היא מתאימה בעיקר להעברת נתונים בסיסיים. בנוסף, הודעות לא תמיד מגיעות באופן מיידי. במקרים של עומס ברשת הסלולרית הן עלולות להתעכב, להגיע בסדר שונה מזה שבו נשלחו, ובמקרים נדירים אף לא להגיע כלל. מעבר לכך, מכיוון שכל הודעה היא פעולה נפרדת, קשה להשתמש בשיטה זו לצורך מעקב רציף ועדכון מיקום בתדירות גבוהה.

העברת נתונים בפרוטוקולי TCP/UDP

במידה והתקן מעקב משתמש ברשת הנתונים הסלולרית, הוא אינו שולח הודעות טקסט אלא מעביר מידע דיגיטלי אל שרת ייעודי באמצעות פרוטוקולי תקשורת. שני הפרוטוקולים הנפוצים ביותר בעולם זה הם TCP ו-UDP, ולכל אחד מהם אופי פעולה משלו:

• TCP פועל בשיטה שמעדיפה אמינות. לפני העברת המידע נוצר חיבור בין ההתקן לשרת, וכל חבילת מידע שנשלחת מאושרת על ידי הצד המקבל. אם חבילה מסוימת לא הגיעה, היא תישלח מחדש. המשמעות היא שהסיכוי לאובדן מידע קטן יותר, אך לעיתים המחיר הוא עיכוב מסוים, במיוחד אם תנאי הרשת אינם אידיאליים.
• UDP מתמקד במהירות ובפשטות. ההתקן שולח את הנתונים מבלי להמתין לאישור על קליטתם, ולכן התקשורת מהירה יותר ומערבת פחות תקורה. אם חבילת מידע אובדת בדרך, ברמת הפרוטוקול הבסיסית לא מתבצע ניסיון אוטומטי לשלוח אותה מחדש, אף שבחלק ממערכות המעקב מוסיפים מנגנוני אישור וניסיון חוזר בשכבת התוכנה כדי לשפר את אמינות השידור. במערכות שבהן עדכון חדש מגיע בכל כמה שניות, אובדן של נקודת מיקום אחת אינו בהכרח משמעותי, ולכן יש יישומים שבהם יתרון המהירות חשוב יותר מהבטחת קבלתה של כל חבילה.

בעולם מערכות המעקב ניתן למצוא את שתי הגישות, ולעיתים אף שילוב ביניהן. יצרני התקנים בוחרים בפרוטוקול המתאים בהלימה לאופי המערכת, לתדירות הדיווחים, ליכולות השרת ולצרכים המבצעיים. במקרים מסוימים המכשיר אף מסוגל לעבור באופן אוטומטי בין מצבי עבודה שונים בהתאם להגדרות או לאיכות החיבור הזמינה.

השוואת זמינות, מהירות ועלויות

מבחינת הזמינות, הודעות SMS נהנות מיתרון מסוים משום שהן יכולות לעבור גם כאשר שירותי הנתונים הסלולריים אינם זמינים, כל עוד קיימת אפשרות בסיסית לשלוח הודעות ברשת. זו אחת הסיבות לכך שחלק ממכשירי המעקב משלבים יכולת לשלוח הודעת חירום, גם אם חיבור הנתונים נותק או אינו פעיל.

לעומת זאת, כאשר קיימת תקשורת נתונים תקינה, היא מאפשרת עדכונים תכופים בהרבה. במקום להמתין לבקשה יזומה או לשליחת הודעה בודדת, ההתקן יכול להעביר את מיקומו אחת לכמה שניות, לצרף מידע נוסף כמו מצב סוללה, כיוון תנועה, איכות קליטת הלוויינים ואף נתוני חיישנים נוספים. כך מתקבלת תמונה רציפה ומפורטת הרבה יותר של תנועת המכשיר.

גם מבחינת העלויות קיימים הבדלים בין החלופות. שימוש ב-SMS עשוי להיות משתלם כאשר נשלחות מעט הודעות ביום, אך אם נדרש דיווח רציף, מספר ההודעות עלול לגדול במהירות ולהפוך את הפתרון לפחות יעיל מבחינה כלכלית. מנגד, חבילת נתונים סלולרית מאפשרת בדרך כלל להעביר כמויות גדולות של מידע בעלות קבועה יחסית, ולכן היא מתאימה יותר למערכות שפועלות לאורך כל שעות היממה. כמובן, העלויות בפועל תלויות גם במדינה בה מתבצעת הפעילות, במפעיל הסלולרי ובמודל התמחור של כרטיס ה-SIM.

אמינות שידור במצבי קליטה חלשה

אחד האתגרים המרכזיים של כל מערכת מעקב הוא ההתמודדות עם תנאי קליטה שאינם אידיאליים. כאשר המכשיר נמצא במנהרה, במבנה בעל קירות עבים, באזור הררי או במקומות שבהם הכיסוי הסלולרי חלקי, איכות התקשורת עלולה להשתנות באופן משמעותי.

במצבים כאלה, חלק מההתקנים שומרים את נתוני המיקום בזיכרון הפנימי וממשיכים לאסוף מידע גם כאשר אין אפשרות לשדר אותו. ברגע שהחיבור מתחדש, הנתונים מועברים אל השרת באופן מרוכז. מנגנון זה מאפשר לשחזר את מסלול התנועה גם אם במשך פרק זמן מסוים לא התקבלו עדכונים בזמן אמת.

כאשר מדובר ב-SMS, כל הודעה נשלחת בנפרד, ולכן אם באותו רגע לא ניתן להשלים את השליחה, היא עשויה להמתין עד שהרשת תהיה זמינה שוב. לעומת זאת, בתקשורת נתונים, ובייחוד כאשר נעשה שימוש ב-TCP, קיימים מנגנונים שמסייעים בהתמודדות עם שיבושים זמניים באמצעות ניסיונות חיבור חוזרים והשלמה של מידע שלא הועבר. עם זאת, אם הקליטה חלשה במיוחד או שהחיבור מתנתק לעיתים קרובות, גם תקשורת נתונים עלולה לסבול מהשהיות ומאובדן עדכונים בזמן אמת.

שימושים אופייניים לכל שיטת תקשורת

בסופו של דבר, הבחירה בין שתי השיטות אינה שאלה של איזו טכנולוגיה טובה יותר, אלא של התאמה למשימה. יש מערכות שבהן הודעת SMS פשוטה מספקת את כל המידע הדרוש, ויש מערכות שבהן תקשורת נתונים רציפה היא תנאי בסיסי לפעילות שוטפת. חלק מההתקנים משלבים בין שתי האפשרויות, כך שכל אחת מהן נכנסת לפעולה ברגע שבו היא מעניקה את היתרון הגדול ביותר. המשמעות היא שכדאי לקחת בחשבון את ההקשר המעשי של דיווח המיקום במסגרת הבחירה של צורת השידור שלו:

• שליחת מיקום באמצעות SMS מתאימה במיוחד למצבים שבהם אין צורך במעקב רציף. למשל, כאשר רוצים לקבל את מיקומו של ההתקן רק בעת הצורך, לבצע בדיקה תקופתית אחת לכמה שעות או להפעיל מכשיר שעובד חודשים רבים על סוללה. היא גם יכולה להתאים יותר להתקנים שפועלים באזורים שבהם זמינות שירותי הנתונים אינה מובטחת באופן קבוע.
• תקשורת נתונים מיועדת בעיקר למצבים שבהם חשוב לראות תמונת מצב מתעדכנת באופן רציף. מעקב אחר כלי רכב, ציוד יקר, משלוחים, עובדים בשטח או מערכות אבטחה דינמיות יכול ליהנות מהאופציה להעביר מידע רציף, לשלב התראות בזמן אמת, להציג היסטוריית מסלולים או לבצע ניתוחים מתקדמים של הנתונים המצטברים.

אנטנות והספק חשמלי

סוגי אנטנות (פנימיות לעומת חיצוניות)

מי שבוחן מכשירים אלחוטיים קטנים עלול להניח שכל האנטנות פועלות באותה הדרך. אלא שקיימים הבדלים משמעותיים בין אנטנות פנימיות לבין אנטנות חיצוניות, ולכל אחת יתרונות וחסרונות בהתאם לאופי השימוש. הבחירה אינה מתבצעת רק משיקולי גודל, אלא גם בהתאם לטווח השידור הנדרש, תנאי הסביבה, מגבלות העיצוב והצורך לשמור על דיסקרטיות.

• אנטנות פנימיות: משולבות בתוך גוף המכשיר ולכן הן מוגנות יותר מפני פגיעות פיזיות, אינן בולטות לעין ותורמות למראה קומפקטי. זו אחת הסיבות לכך שרוב המצלמות הנסתרות, התקני האיתור והמכשירים הלבישים משתמשים בהן. עם זאת, מאחר והאנטנה מוקפת במעגלים אלקטרוניים, בסוללה ובמעטפת הפלסטיק או המתכת, סביבת העבודה שלה מורכבת יותר ולעיתים עלולה להשפיע על איכות הקליטה, אם התכנון אינו מדויק.
• אנטנות חיצוניות: נהנות בדרך כלל מחשיפה טובה יותר לאוויר הפתוח ולכן מסוגלות לספק קליטה ושידור יעילים יותר לרוב. ציוד המיועד לרכב, לספינות, לעמדות קבועות או למתקנים חיצוניים עושה בהן שימוש לעיתים קרובות משום שאין מגבלה אסתטית משמעותית, והעדיפות היא להשיג ביצועי תקשורת מרביים גם במרחקים גדולים יותר.

בתחילת עידן הסלולר, אנטנות חיצוניות נחשבו כמעט לברירת המחדל. רק עם התקדמות תחום המיקרו-אלקטרוניקה והופעת אנטנות פנימיות מתקדמות הצליחו היצרנים להסתיר אותן בתוך המכשירים מבלי לפגוע בצורה משמעותית בביצועים. כיום נפוצות במיוחד אנטנות קרמיות זעירות (Chip Antennas), המשולבות במכשירים קומפקטיים במיוחד, לצד אנטנות המודפסות על גבי הלוח האלקטרוני (PCB) או על גבי סרט גמיש (FPC). אנטנות FPC הפכו לפתרון מקובל במצלמות נסתרות ובהתקני IoT קטנים, משום שניתן להצמיד אותן לדופן המארז ולהרחיק אותם מרכיבים העלולים ליצור הפרעות, ובכך לשפר את ביצועי הקליטה מבלי להגדיל את ממדי המוצר.

מיקום אנטנה והשפעתו על איכות קליטה

גם אנטנה איכותית אינה מבטיחה בהכרח קליטה טובה. אחד הגורמים המשמעותיים ביותר הוא המקום שבו היא מותקנת בתוך המכשיר או מחוצה לו. גלי רדיו מושפעים מחומרים שונים, ממבנים, מחפצי מתכת ואפילו מגוף האדם, ולכן לעיתים שינוי של סנטימטרים בודדים במיקום האנטנה עשוי לשנות את איכות החיבור.

במכשירים קטנים, מהנדסים משתדלים למקם את האנטנה באזור שבו יש כמה שפחות הפרעות אלקטרומגנטיות מצד רכיבים אחרים. לדוגמה, סוללה גדולה או לוח אלקטרוני צפוף עלולים להחליש את האות אם הם ממוקמים קרוב מדי לאנטנה. זו אחת הסיבות לכך שתכנון פנימי של מצלמה נסתרת או מכשיר איתור אינו מסתכם רק באריזת כל הרכיבים במארז קטן, אלא דורש איזון מדויק בין כל החלקים.

גם הסביבה החיצונית משפיעה באופן משמעותי. התקן שמונח בתוך מגירת מתכת, מאחורי קיר בטון עבה או בתוך תא מנוע של רכב עשוי לקבל אות חלש בהרבה מאשר כשהוא מותקן ליד חלון או באזור פתוח יחסית. לעיתים קרובות, מקור התקלה אינו במכשיר עצמו אלא במיקום שבו הציבו אותו. יש גם מצבים שבהם אופן ההחזקה משפיע על איכות התקשורת. בטלפונים סלולריים, למשל, היו לאורך השנים דגמים שבהם אחיזה מסוימת של המכשיר החלישה את הקליטה משום שכף היד כיסתה חלק מהאנטנה.

התאמת אנטנות לתדרים סלולריים שונים

בכל הנוגע לתקשורת סלולרית, חשוב להבין שלא כל הרשתות פועלות על אותו התדר. במדינות שונות, ולעיתים אפילו בין מפעילים שונים באותה מדינה, נעשה שימוש בתחומי תדר מגוונים. לכן, אנטנה שתוכננה היטב עבור תחום תדר מסוים לא בהכרח תגיע לאותם ביצועים בתדר אחר.

זו הסיבה שבמכשירים מודרניים רבים נעשה שימוש באנטנות רחבות-פס או באנטנות המסוגלות לפעול במספר תחומי תדר במקביל. פתרון כזה מאפשר למכשיר לעבוד עם רשתות סלולריות שונות, לעבור בין דורות תקשורת כמו LTE ו-5G כאשר הדבר נתמך, ולהמשיך לשמור על חיבור גם אם תנאי הרשת משתנים. בשנים האחרונות נוספו בדגמים שונים גם תמיכות במספר רב יותר של תחומי תדר כדי לאפשר למכשירים לפעול במדינות שונות ללא צורך בשינויים בחומרה.

בתחום אמצעי המעקב, התאמה נכונה של האנטנה חשובה במיוחד משום שהמכשיר עשוי לעבור בין אזורים שונים שבהם עוצמות האות משתנות באופן משמעותי. כאשר האנטנה מותאמת היטב לתדרי הפעולה של המודם הסלולרי, הסיכוי לניתוקים פוחת, קצב העברת הנתונים נשמר בצורה טובה יותר ולעיתים גם צריכת האנרגיה משתפרת, משום שאין צורך לבצע ניסיונות שידור חוזרים בתדירות גבוהה.

צריכת חשמל בזמן שידור לעומת מצב המתנה

במבט על חיי הסוללה של מכשיר אלחוטי, קל לחשוב שהמסך, המעבד או המצלמה הם הגורמים המרכזיים לצריכת האנרגיה. אבל גם מערכת התקשורת הסלולרית מהווה צרכן משמעותי של חשמל, במיוחד כאשר היא משדרת נתונים באופן פעיל.

בזמן שידור, המודם הסלולרי מפעיל את משדר הרדיו בעוצמה הנדרשת כדי להגיע לתחנת הבסיס הקרובה. ככל שהאות חלש יותר או שהמרחק גדול יותר, ייתכן שהמערכת תידרש להגביר את עוצמת השידור, במסגרת המגבלות שהוגדרו עבורה. המשמעות היא שצריכת החשמל עולה, לעיתים בצורה מורגשת, במיוחד כאשר השידור מתבצע במשך זמן ממושך או כאשר מתבצעת העלאת קבצי וידאו.

לעומת זאת, במצב המתנה רוב רכיבי התקשורת נמצאים בפעילות מצומצמת בהרבה. הם מאזינים לרשת במרווחי זמן קבועים, בודקים אם התקבלו הוראות חדשות ומבצעים עדכוני רקע מינימליים. מסיבה זו, מכשיר שאינו משדר במשך שעות ארוכות מסוגל לעיתים להמשיך לפעול לאורך מספר ימים, בעוד שאותו מכשיר יתרוקן במהירות אם יידרש להעביר וידאו רציף בזמן אמת.

נקודה נוספת היא שאיכות הקליטה משפיעה באופן עקיף גם על חיי הסוללה. כאשר האנטנה מקבלת אות חזק ויציב, מערכת התקשורת אינה צריכה להתאמץ כדי לשמור על החיבור. לעומת זאת, באזורי קליטה חלשה עלולים להתבצע חיפושי רשת חוזרים, ניסיונות התחברות מחודשים והגברת עוצמת השידור, וכל אלה מצטברים לצריכת אנרגיה גבוהה יותר לאורך זמן.

פתרונות לשיפור קליטה (מגברים, אנטנות כיווניות)

גם כאשר תנאי השטח לא אידיאליים, קיימים פתרונות שונים שיכולים לשפר את איכות התקשורת האלחוטית. חשוב להבין שאין פתרון אחד שמתאים לכל מצב, ולכן הבחירה תלויה במרחק מתחנת הבסיס, במבנה הסביבה ובאופי ההתקנה.

במקומות שבהם האות חלש במיוחד, ניתן להשתמש במגברי אות סלולריים הפועלים יחד עם אנטנה חיצונית ואנטנה פנימית. מערכת כזו קולטת את האות מחוץ למבנה, מגבירה אותו בהתאם למאפייני המערכת ומפזרת אותו בתוך האזור שבו נדרש הכיסוי. עם זאת, שימוש במגברים מחייב התאמה נכונה לציוד ולדרישות הרגולטוריות. בהקשר של התקני מעקב זעירים, מגברים או Repeaters כמעט שאינם משולבים בתוך המכשיר עצמו, שכן הם היו מגדילים משמעותית את ממדיו ואת צריכת החשמל שלו. במקום זאת, הם מיושמים בדרך כלל בצד המקלט או עמדת הבקרה, בעוד שההתקן המוסתר ממשיכים להשתמש באנטנה פנימית קומפקטית.

פתרון נוסף הוא אנטנות כיווניות, שמרכזות את עיקר הקליטה או השידור לכיוון מסוים במקום לפזר את האנרגיה לכל הכיוונים. כאשר ידוע מהו מקור האות, אנטנה כזו עשויה להעניק שיפור משמעותי בעוצמת הקליטה וביציבות החיבור. הן נפוצות במתקנים קבועים, בציוד חיצוני ובמערכות תקשורת הפועלות למרחקים גדולים יחסית.

במקביל, לא מעט שיפורים כלל אינם דורשים החלפת ציוד. לעיתים די בהעברת המכשיר למיקום פתוח יותר, בהרחקתו ממשטחי מתכת גדולים או בשינוי זווית ההתקנה כדי לשפר את איכות התקשורת באופן מורגש. מה שנראה כמו שינוי זניח עשוי להיות ההבדל בין חיבור לא יציב לבין תקשורת רציפה לאורך זמן.

חסימות סלולר ופתרונות עוקפים

אזורים ללא כיסוי וסיבות נפוצות לאובדן תקשורת

קל לחשוב על רשת סלולרית כעל שכבה רציפה שעוטפת כמעט כל מקום, אבל המציאות מורכבת יותר. הקליטה תלויה במרחק מהאנטנה הסלולרית, בתנאי השטח, במבנים שבדרך ובמספר המשתמשים שמנסים להתחבר לרשת באותו זמן. באזורים כפריים, למשל, המרחקים בין האנטנות עשויים להיות גדולים יותר מאשר בסביבה עירונית. בתוך ערים צפופות נוצרת בעיה אחרת: בניינים גבוהים, קירות בטון וחלקי מתכת עלולים להחליש או להחזיר את גלי הרדיו וליצור נקודות שבהן הקליטה חלשה באופן מפתיע.

הבעיה בולטת במיוחד כאשר מערכת מעקב נעה ממקום למקום. במידה ויחידת איתור נמצאת בתוך רכב שנוסע ממרכז עירוני אל כביש הררי, במשך רוב הדרך היא עשויה ליהנות מחיבור יציב, ואז להיכנס לעמק, למנהרה או לחילופין חניון תת-קרקעי ולהיעלם מהרשת. גם כלי רכב עצמם אינם תמיד סביבה אידיאלית לקליטה, מה גם שהמעבר המהיר בין אזורי כיסוי מוסיף עוד משתנה למשוואה.

גם עצם הכיסוי של הקליטה אינו מבטיח בהכרח תקשורת טובה. עומס על הרשת בזמן אירוע גדול, תקלה זמנית אצל המפעיל הסלולרי או עבודות תחזוקה יכולים לגרום להאטה או לניתוקים. מבחינת מערכת המעקב, התוצאה יכולה להיות דומה בכל המקרים: היא מנסה לשלוח נתונים ולא מצליחה. ההבדל הוא שבחלק מהמקרים מספיק להמתין כמה דקות או להתקדם כמה מאות מטרים, ואילו במקרים אחרים נדרש מנגנון תקשורת חלופי.

שיבושי רשת (Jamming) והשפעתם על מערכות מעקב

יש הבדל משמעותי בין אזור שבו פשוט אין קליטה לבין מצב שבו מישהו מנסה להפריע באופן מכוון לתקשורת אלחוטית. שיבוש, או Jamming, מבוסס באופן כללי על יצירת הפרעה בתדרים שבהם פועלת מערכת התקשורת. כאשר ההפרעה חזקה מספיק, המקלט מתקשה להבחין באות שאותו הוא אמור לקבל. מבחינת המכשיר, התוצאה יכולה להיראות כמו קליטה חלשה מאוד, אובדן תקשורת או חוסר יכולת לקבל נתוני מיקום.

משבשים פשוטים יחסית עשויים להתמקד בתחום תדרים ספציפי או בשירות אלחוטי מסוים, כך שהפגיעה מתוכננת להיות נקודתית יותר. לעומתם, קיימות מערכות שיבוש מתקדמות ורחבות יותר המסוגלות להפריע למספר סוגי תקשורת במקביל, כמו תקשורת סלולרית, Wi-Fi ואותות ניווט לווייניים. המשמעות היא שייתכן מצב שבו המכשיר עדיין יודע היכן הוא נמצא אך אינו מסוגל לדווח על כך בזמן אמת, ומנגד ייתכן מקרה בו התקשורת הסלולרית פועלת אך נתוני המיקום נפגעים.

למעשה, רבות קיימות מגבלות חוקיות משמעותיות על שימוש בציוד שיבוש. מנקודת המבט של תכנון מערכות מעקב, אפשר להתמודד עם ההפרעה למשל באמצעות בניית המערכת כך שתוכל לזהות שהחיבור אבד, לעבור למצב עבודה מתאים, לשמור נתונים מקומית ולנסות להתחבר מחדש כאשר התנאים משתפרים.

מעבר אוטומטי בין רשתות (Roaming, Multi-SIM)

כאשר מערכת מעקב תלויה ברשת סלולרית אחת בלבד, כל תקלה או אזור ללא כיסוי של אותה רשת עלולים לעצור את העברת המידע. מסיבה זו, אחד הכיוונים בהתפתחות של מערכות כאלה הוא צמצום התלות במפעיל יחיד. הרעיון פשוט: אם רשת אחת אינה זמינה, המכשיר ינסה למצוא דרך אחרת להתחבר. קיימות כמה דרכים לעשות זאת, כאשר שתיים מהבולטות הן Roaming ו-Multi-SIM.

• Roaming, או נדידה סלולרית, מוכרת בעיקר מנסיעות לחו”ל. כאשר הטלפון יוצא מאזור הפעילות הישיר של המפעיל שלו, הוא יכול להתחבר לרשת של מפעיל אחר, בתנאי שקיימים ההסכמים והתמיכה הטכנולוגית שמאפשרים זאת. מאחורי המעבר הזה מתרחש תהליך שבו הרשת המארחת מזהה את המכשיר, בודקת את האפשרות לספק לו שירות ומאפשרת לו להשתמש בתשתית המקומית. אותו עיקרון יכול להיות שימושי גם במכשירי מעקב. במקום להיות מוגבלת לחלוטין לכיסוי של רשת אחת, מערכת התומכת בנדידה יכולה לנצל רשתות נוספות בהתאם להסדרי השירות שלה. הדבר משמעותי במיוחד עבור ציוד שנמצא בתנועה לאורך מרחקים גדולים או עובר בין מדינות.
• Multi-SIM היא דרך נוספת לצמצם את התלות ברשת יחידה. במקום להסתמך על פרופיל תקשורת אחד בלבד, מערכת כזו מתוכננת לעבוד עם יותר מאפשרות סלולרית אחת. בתצורות מסוימות הדבר מתבצע באמצעות שילוב של יותר מכרטיס SIM אחד, אך במערכות IoT קומפקטיות ניתן להשתמש גם ב-eSIM המבוסס על רכיב eUICC, שמאפשר לנהל פרופילים סלולריים בצורה דיגיטלית. פתרונות Multi-IMSI מוסיפים אפשרות לעבוד עם מספר זהויות מנוי במסגרת פתרון קישוריות אחד. מבחינת המשתמש, חלק מהתהליך יכול להתרחש מאחורי הקלעים, בלי צורך בהחלפה ידנית של כרטיס SIM. גישות כאלה מפחיתות את הצורך להקדיש מקום למספר כרטיסים פיזיים – יתרון משמעותי במיוחד במכשירים קטנים.

חשוב לזכור שמדובר בגיבוי ולא בפתרון קסם. קיומם של כמה פרופילים או אפשרויות סלולריות לא יעזור בתוך מנהרה שבה אין כיסוי סלולרי כלל, בדיוק כפי ש-Roaming לא יפתור מצב שבו אף רשת זמינה אינה מכסה את המקום. היתרון הוא בהקטנת מספר המצבים שבהם כשל או חולשת כיסוי של מפעיל אחד מובילים מיד לניתוק מוחלט של המערכת.

שימוש בטכנולוגיות Low Power (NB-IoT, LTE-M)

לא כל מערכת צריכה להעביר וידאו או כמויות גדולות של נתונים. לפעמים הדרישה צנועה יותר: לשלוח מיקום, מצב סוללה או התראה על תנועה אחת לכמה דקות. כאשר זה המצב, שימוש בחיבור סלולרי שתוכנן מלכתחילה להעברת כמויות גדולות של מידע אינו תמיד הבחירה המתאימה ביותר. קיימות גם אלטרנטיבות:

• NB-IoT פותחה בדיוק עבור התקנים בעלי אופי כזה. מדובר בטכנולוגיה סלולרית המיועדת למכשירי Internet of Things שמעבירים כמויות קטנות יחסית של מידע וצריכים לעבוד לאורך זמן בצריכת חשמל נמוכה. לשם כך היא מסתפקת ברוחב פס מצומצם. המחיר של הגישה הזאת הוא קצב נתונים מוגבל יותר ועיכוב שעשוי להיות גדול יותר, ולכן היא אינה מיועדת להזרמת וידאו רציפה.
• LTE-M מציעה נקודת איזון שונה. גם היא פותחה עבור התקני IoT מתוך דגש על צריכת חשמל נמוכה וכיסוי משופר, אך היא מתאימה יותר ליישומים ניידים ותומכת בצורה טובה יותר בתנועה ובמעבר בין תאים. קצב הנתונים שלה עדיין מוגבל ביחס לחיבורי LTE רגילים, אבל עבור נתוני טלמטריה, מיקום ועדכוני מצב הוא יכול להספיק.

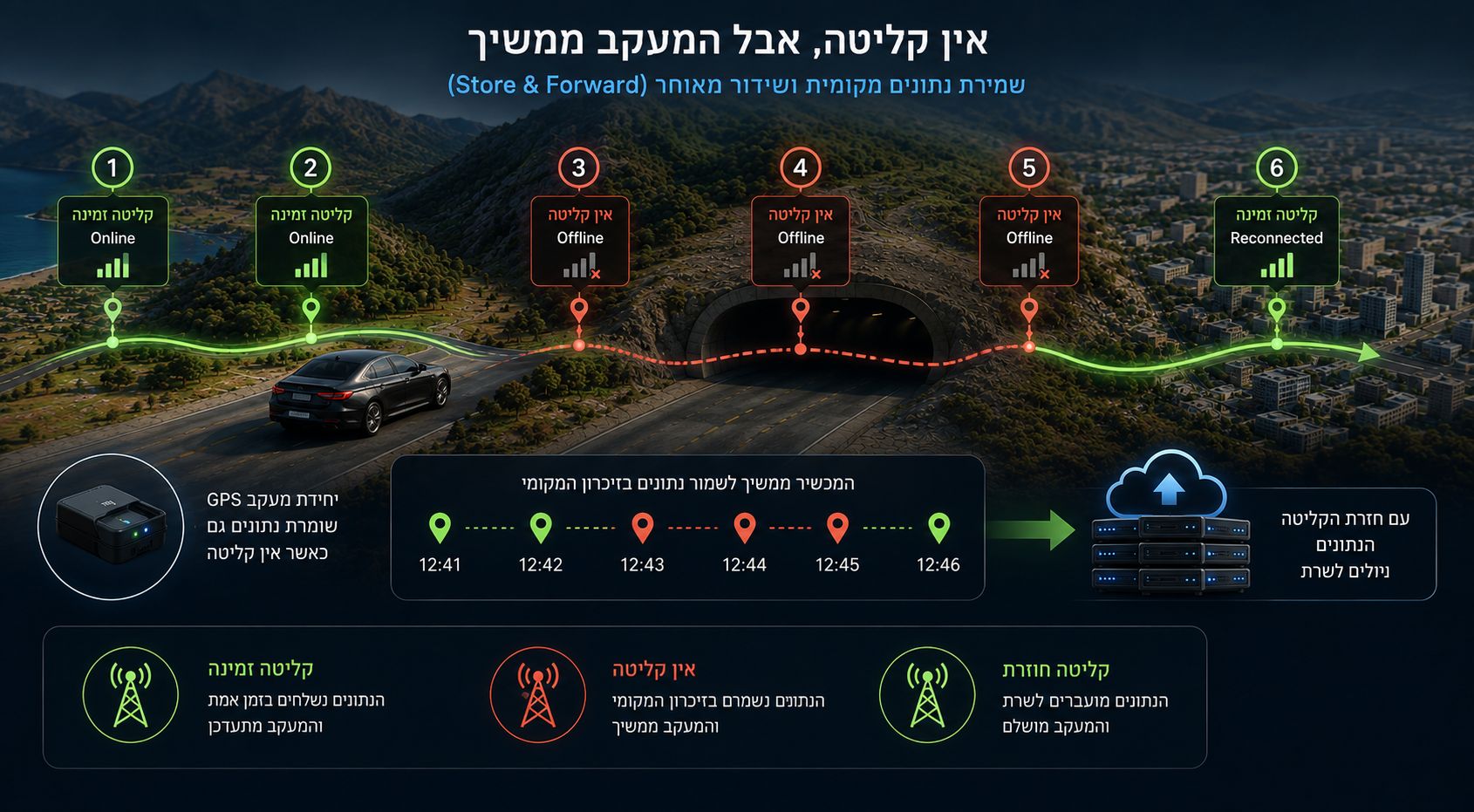

פתרונות גיבוי: אחסון מקומי ושידור מאוחר

מה עושים אם שום רשת אינה זמינה? מתברר שלפעמים הפתרון לבעיית תקשורת הוא דווקא לא לנסות ולתקשר בכל מחיר. מערכת עשויה להמשיך לאסוף מידע גם כאשר היא מנותקת. במקום לנסות לשלוח כל אירוע מיד, היא שומרת אותו בזיכרון מקומי יחד עם חותמת זמן ונתונים רלוונטיים נוספים. כאשר החיבור חוזר, המידע שנצבר עובר לשרת. כך נוצרת הפרדה בין אובדן תקשורת לאובדן מידע.

גם מנגנון החזרה לרשת חשוב. אם מכשיר שנמצא באזור ללא קליטה מנסה להתחבר מחדש ללא הפסקה, הוא עלול לבזבז אנרגיה בנקודת זמן שבה אין לו שום סיכוי להצליח. מערכת יעילה יכולה לרווח את ניסיונות החיבור, לבדוק מדי פעם אם הרשת חזרה ולהגביר מחדש את פעילות התקשורת רק כאשר נוצר חיבור שימושי.

בשורה התחתונה, ההתמודדות עם חסימות וניתוקים אינה מסתכמת באנטנה חזקה יותר. היא נשענת על שכבות של גיבוי: אפשרות להשתמש ביותר מרשת אחת, בחירת טכנולוגיית תקשורת שמתאימה לסוג המידע, שמירה מקומית ומנגנון שמסוגל להשלים מידע חסר לאחר החזרה לקליטה. מערכת מעקב טובה אינה נמדדת רק במה שהיא עושה כאשר התנאים מושלמים, אלא גם בדרך שבה היא מתפקדת כשהקשר לעולם החיצון מתנתק.
